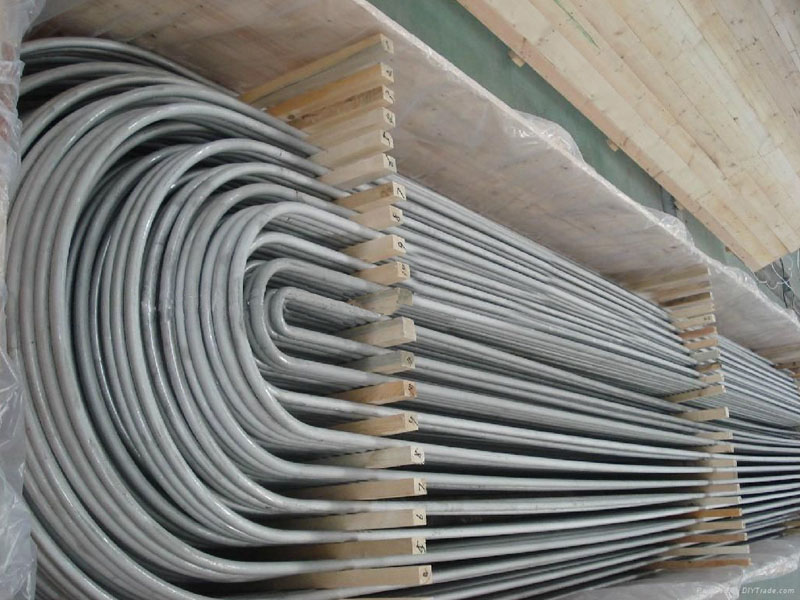

不銹鋼U型管的形狀設計在工程應用中雖具有熱補償能力強等優勢，但其幾何特征也帶來了一系列技術劣勢，這些劣勢貫穿于流體性能、機械強度、制造工藝及維護全生命周期。

?流體動力學性能劣化?：

U型管的彎曲結構會顯著改變流場特性，當流體流經彎曲段時，因離心力作用產生二次流，在彎管外側形成高速低壓區，內側則出現低速高壓區，這種速度分布不均導致渦流生成。根據阻力系數法計算，90°U型彎管的局部壓降可達直管段的3-5倍（阻力系數k=0.22-0.35），在多次回彎的管束中，總壓降需疊加4倍單次回彎壓降。殼程流體在折流板引導下呈S形流動時，U型管中心區域的間隙會導致流體短路，使約15%-20%的流體未參與有效換熱，降低整體傳熱效率。此外，彎曲處內壁粗糙度突變（Ra值可能從直管段的0.4μm增至1.6μm）會進一步加劇流動分離，增加能耗。

機械應力集中與疲勞風險?：

U型管的彎曲部位存在顯著的應力集中現象，理論應力集中系數Kt可達2.5-3.2（取決于彎曲半徑與管徑比r/d）。在交變載荷下，彎管外側因持續受拉應力易萌生微觀裂紋，內側則因壓縮應力導致材料堆積，這種非對稱應力分布使疲勞壽命比直管降低40%-60%。管束僅一端固定的設計使其固有頻率降低，當流體流速超過臨界值（通常>2m/s）時，卡門渦街引發的共振可能導致管束相互碰撞，某核電站案例顯示此類振動曾使U型管焊縫在6個月內出現裂紋擴展。雙相不銹鋼2507的U型管在敏化溫度區間（400-900℃）服役時，彎曲處更易析出σ相，使沖擊韌性下降50%以上。

?制造工藝控制難點?：

冷彎成型過程中，U型管外側壁厚減薄率與彎曲角度呈正相關，當r/d=1.5時，90°彎管的減薄量可達原始壁厚的7.8%，局部區域甚至出現橘皮狀缺陷。這種減薄會顯著降低承壓能力，例如某鍋爐用Φ25×2mm的304不銹鋼U型管，彎后最小壁厚僅1.6mm，導致爆破壓力下降23%。焊接環節的弧坑裂紋發生率高達12%，因U型管空間受限，焊槍角度偏差超過5°即可能造成未熔合，某石化企業統計顯示其U型管換熱器返修率中68%源于焊縫缺陷。此外，彎曲回彈量難以精確控制，對于直徑>108mm的厚壁管（t≥20mm），需進行退火處理以消除殘余應力，但熱處理又可能引發晶間腐蝕風險。

安裝與維護局限性?：

U型管束的緊湊性設計導致管間距通常需≥1.25倍管徑，這使得相同換熱面積下設備體積比直管式增大15%-20%，在海上平臺等空間受限場景尤為突出。機械清洗時，剛性刷頭無法有效清潔彎曲段內壁，某電廠采用高壓水射流清洗后檢測顯示，U型管彎管處仍殘留0.3-0.5mm厚的硬垢，僅為直管段清潔度的60%。更換損壞管束時，需拆除相鄰完好管道，某化工廠案例表明更換單根U型管平均耗時8小時，是直管更換的3倍。此外，U型管底部易積液，在含氯離子環境中會形成局部腐蝕電池，某沿海熱電廠曾因該問題導致管束在18個月內穿孔泄漏。

這些劣勢并非孤立存在，而是相互關聯形成技術鏈式反應：形狀缺陷→流場惡化→振動加劇→應力腐蝕→維護成本上升。工程中需通過優化r/d值（建議≥3）、采用內整平工藝（焊縫高度差≤0.05mm）及設置防振桿等措施進行系統性緩解。
