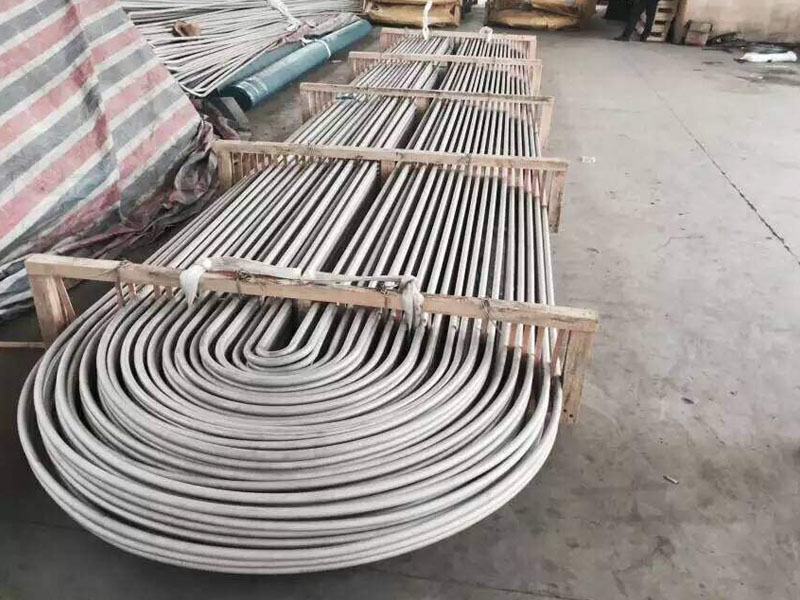

不銹鋼U型管的彎曲半徑不是越小越好,3倍管徑是安全底線。
不銹鋼U型管的彎曲半徑(R)直接影響其力學性能和耐蝕性。根據工程實踐,R≥3 倍管徑是避免隱患的基本要求:
流動阻力控制:R 過小會導致流體在彎頭處形成湍流,壓降增加 30% 以上,甚至引發振動磨損。某 LNG 管道因 R=2D(D 為管徑),運行半年后彎頭內壁磨損量達壁厚的 20%。
應力分布優化:R=3D 時,彎管外側的最大拉應力比 R=2D 降低 28%,顯著減少應力腐蝕風險。某石化項目的 U 型管換熱器采用 R=4D 設計,在 Cl?濃度 500ppm 的環境中運行10年無開裂。
