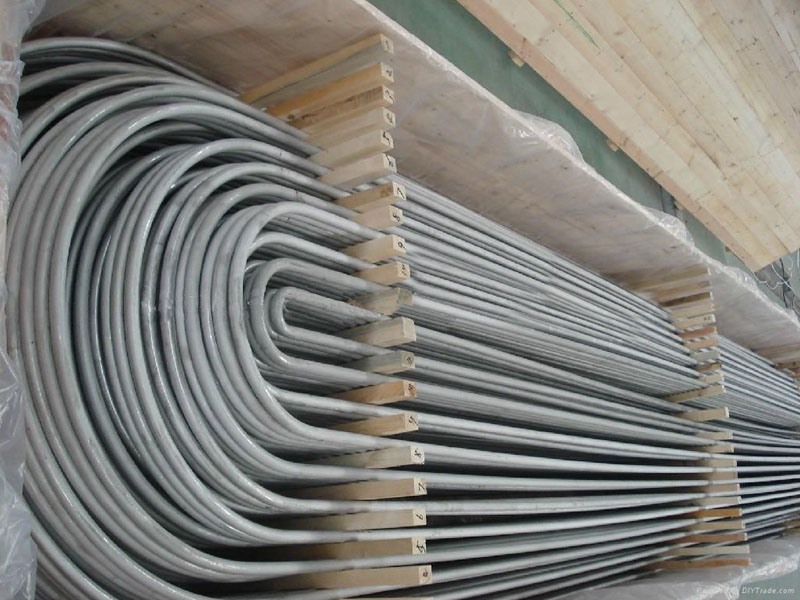

不銹鋼U型管橢圓度超標(biāo)應(yīng)該從標(biāo)準(zhǔn)界定、成因分析、修正技術(shù)及預(yù)防策略四個(gè)維度系統(tǒng)應(yīng)對。

根據(jù)行業(yè)規(guī)范，不銹鋼U型管在彎頭處的橢圓度應(yīng)嚴(yán)格控制在原始管外徑的10%以內(nèi)。這一標(biāo)準(zhǔn)基于管道系統(tǒng)對接的密封性要求，當(dāng)橢圓度超標(biāo)時(shí)會導(dǎo)致法蘭面接觸不均，引發(fā)介質(zhì)泄漏風(fēng)險(xiǎn)。

制造工藝缺陷是橢圓度超標(biāo)的主要誘因，主要表現(xiàn)為冷拔工序模具磨損?導(dǎo)致管材截面變形，當(dāng)模具圓度誤差超過0.02mm時(shí)，成品管橢圓度會超標(biāo)2-3倍。焊接熱影響區(qū)（HAZ）的晶粒粗化現(xiàn)象同樣關(guān)鍵，2205雙相不銹鋼焊接時(shí)若層間溫度超過150℃，熱影響區(qū)硬度會升至290HV以上，引發(fā)局部收縮變形。此外，夾具設(shè)計(jì)不當(dāng)（如夾緊力超過50N/mm2）會使薄壁管產(chǎn)生永久性塑性變形，某石化裝置中因此導(dǎo)致的橢圓度偏差達(dá)12%。

對于橢圓度已超標(biāo)的不銹鋼U型管，機(jī)械矯正?需采用漸進(jìn)式施壓方案：使用液壓千斤頂在橢圓度最大處施加壓力，每次調(diào)整量不超過0.5mm，矯正后需進(jìn)行100%渦流檢測。熱處理修正則適用于彎曲半徑<5D的管段，需在保護(hù)氣氛中加熱至1050-1100℃后快速水淬，此工藝可使變形量降低60-80%。焊接變形管件可采用?應(yīng)力退火?處理，在650-750℃保溫2小時(shí)消除殘余應(yīng)力，但需注意此方法會使材料屈服強(qiáng)度下降約15%。

預(yù)防橢圓度超標(biāo)則要在制造階段優(yōu)化冷拔工藝參數(shù)，將道次變形量控制在20-25%范圍內(nèi)，并定期檢測模具圓度（每周至少1次）。焊接過程需采用脈沖TIG工藝，將熱輸入量限制在0.8-1.2kJ/mm，配合背面氬氣保護(hù)（流量≥15L/min）。運(yùn)輸存儲環(huán)節(jié)需使用V型支架固定管材，支撐間距不超過1.5倍管徑，避免堆疊高度超過1.2米導(dǎo)致自重變形。

某核電站的實(shí)踐表明，通過上述措施可使U型管橢圓度合格率從82%提升至98.5%。
